Тестовая плата разработчика устройств на микроконтроллерах
Решил я сваять макетную, тестовую плату для экспериментов с микроконтроллерами. Признаться, долго смотрел и облизывался на это чудо:
Собирался даже купить, но подглядев в Чип и Дипе цену, решил изготовить свою. Пусть не такую навороченную, но свою. Надеюсь, мои труды будут полезны некоторым из вас. Разработка под микроконтроллер Atmega8515 или АТ90S8515. Почему именно для них? Да потому, что у меня их много, вот и выбрал. Есть ещё некоторое количество Atmega16, так что позже выложу здесь вариант макетки для этих микросхем. Ну, начнём:
Собственно, электрическая схема:

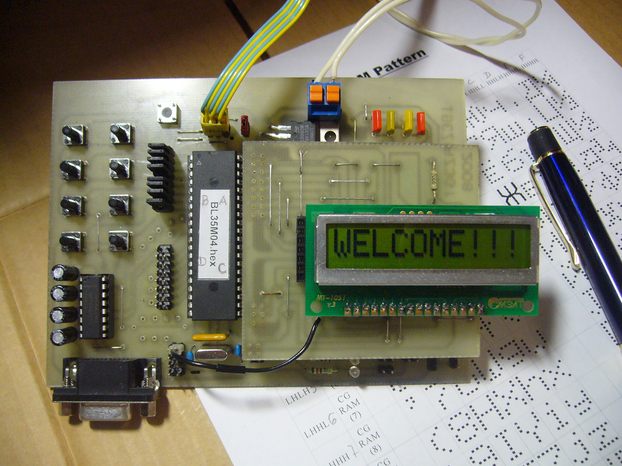

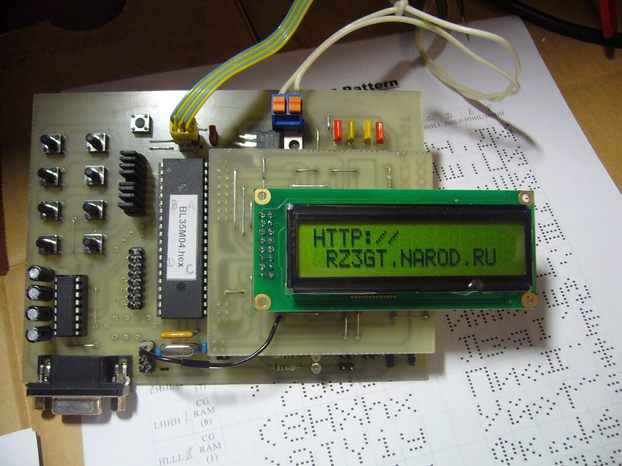

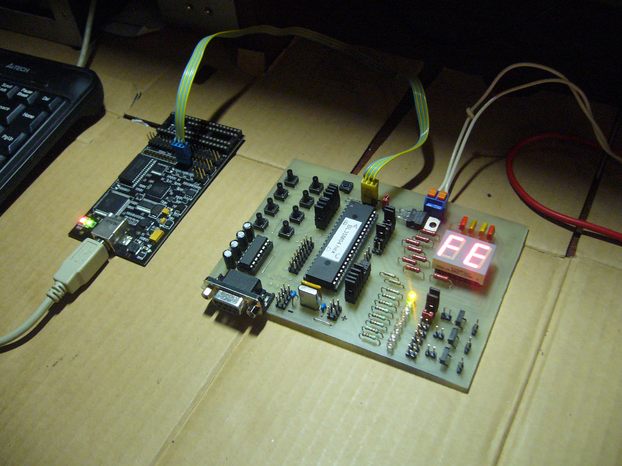

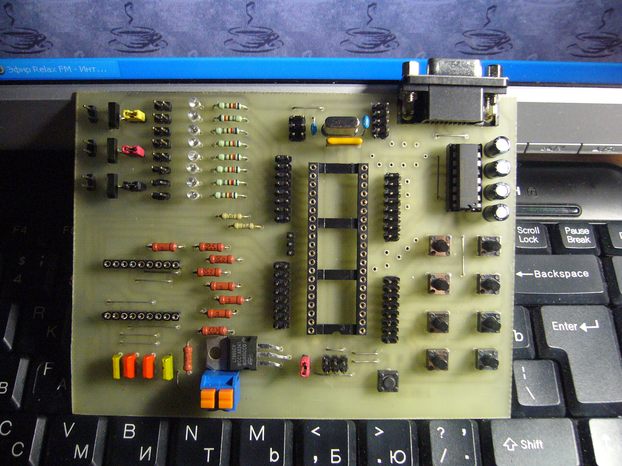

А далее небольшой фотоотчёт, который прояснит многие вопросы по изготовлению:
